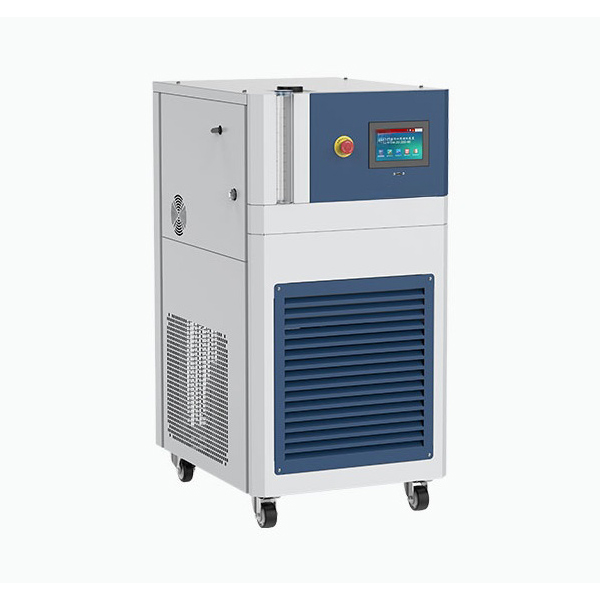

przeciwwybuchowy termostat ogrzewania obiegowego

Przeciwwybuchowy termostat cyrkulacyjny z chłodzeniem

Przeciwwybuchowy termostat ogrzewania obiegowego jest rodzajem wysoce precyzyjnego urządzenia do kontroli temperatury, odpowiedniego do łatwopalnych i wybuchowych miejsc niebezpiecznych, z możliwością automatycznego wzrostu temperatury i szybkiego chłodzenia dwukierunkowej regulacji.

Opis

Przeciwwybuchowy termostat ogrzewania obiegowego

Przeciwwybuchowy termostat ogrzewania obiegowego został zaprojektowany z myślą o bezpiecznej i stabilnej pracy w niebezpiecznych środowiskach. Dzięki całkowicie zamkniętej strukturze cyrkulacyjnej, odpornym na ciśnienie i korozję komponentom oraz przeciwwybuchowemu układowi elektrycznemu, zapewnia niezawodne działanie w atmosferze gazów wybuchowych i obsługuje tryby kondensacji chłodzone powietrzem i wodą.

Cechy

  1. Zbudowany dla środowisk niebezpiecznych:Wszystkie komponenty elektryczne, skrzynki połączeniowe i systemy operacyjne są zgodne ze specyfikacjami przeciwwybuchowymi, zapewniając bezpieczną pracę w środowiskach zagrożonych wybuchem gazu.
  2. Szeroki zakres temperatur pracy:Działa niezawodnie w temperaturach od -40°C do +200°C, nadając się do gorących i zimnych reakcji przemiennych.
  3. Zintegrowana konstrukcja modułu:Integruje chłodzenie, ogrzewanie, cyrkulację i inteligentne sterowanie w jednym kompaktowym systemie, zapewniając wysoce synergiczne funkcje.
  4. Dwa tryby skraplania:Chłodzony powietrzem do niezależnej pracy, chłodzony wodą do scentralizowanego chłodzenia fabrycznego, zarówno energooszczędny, jak i wydajny.
  5. Precyzyjne inteligentne sterowanie:Obsługuje stałą wartość i wielostopniowy program kontroli temperatury, z wbudowanym 7-calowym ekranem dotykowym do wyświetlania w czasie rzeczywistym i śledzenia krzywej.
  6. Zaawansowane sterowanie programowe:Konfiguracja do 120 grup programów temperaturowych, każda ze 100 segmentami. Obsługuje liniowy wzrost/spadek temperatury, konwersję segmentów izolacji i złożoną kontrolę procesu.
  7. Zaawansowana komunikacja i integracja:Obsługa protokołów RS485 i MODBUS RTU, umożliwiająca dostęp do systemów DCS i PLC w celu zdalnego monitorowania.
  8. Wiele zabezpieczeń:Nadmierna temperatura, nadmierny prąd, opóźniony start, alarm wysokiego napięcia, ochrona termiczna, wyłączenie awaryjne i inne funkcje zapewniające kompleksowe bezpieczeństwo.
  9. Stabilny obieg cieczy:Monitorowanie poziomu cieczy i automatyczna regulacja zbiornika wyrównawczego utrzymują stabilność płynu przenoszącego ciepło i zapobiegają wyciekom lub przepływowi wstecznemu.
  10. Doskonały dobór materiałów:Kluczowe komponenty wykorzystują stal nierdzewną 304 i polimerowe materiały przeciwwybuchowe, zapewniając odporność na korozję, ciśnienie, niskie i wysokie temperatury.

Zasada działania

  1. Mechanizm chłodzenia:Wykorzystuje chłodzenie sprężarką z wirnikiem tocznym; czynnik chłodniczy podlega sprężaniu, skraplaniu, dławieniu i odparowywaniu w celu pochłaniania ciepła i szybkiego chłodzenia. Opcje skraplacza obejmują chłodzone powietrzem żebrowane i chłodzone wodą współosiowe rurowe wymienniki ciepła.
  2. Mechanizm grzewczy:Grzałka oleju termicznego typu kołnierzowego włożona do medium przenoszącego ciepło w celu szybkiego, równomiernego ogrzewania z szybką reakcją, zdolna do utrzymania temperatury do 200°C.
  3. Zasada cyrkulacji płynu:Odporna na wysokie/niskie temperatury ekranowana pompa napędza płyn przenoszący ciepło w zamkniętej pętli o dużej prędkości. Naczynie wzbiorcze pochłania/odprowadza zmiany objętości spowodowane rozszerzalnością cieplną, zapewniając stabilną pracę.
  4. Logika sterowania:Algorytm PID automatycznie dostosowuje moc grzania/chłodzenia w celu precyzyjnej regulacji temperatury. Obsługuje sterowanie stałą wartością/programem, równomierny wzrost/spadek temperatury, zachowanie ciepła i rejestrowanie danych w czasie rzeczywistym. Ekran dotykowy wyświetla ustawioną temperaturę, temperaturę rzeczywistą, czas pracy i stan błędu.

Typowe scenariusze zastosowań

  1. Przemysł petrochemiczny:Synteza, oczyszczanie, procesy katalityczne wymagające kontroli temperatury reakcji dla obsługi materiałów niebezpiecznych.
  2. Reakcje farmaceutyczne i biologiczne:Synteza surowców, fermentacja, krystalizacja z wymaganiami przeciwwybuchowymi warsztatów GMP.
  3. Nowy przemysł energetyczny:Testy starzenia akumulatorów, badania materiałów nadprzewodzących, chłodzenie ogniw paliwowych z kontrolą temperatury w wykonaniu przeciwwybuchowym.
  4. Przemysł farb, barwników i tuszy:Kontrola temperatury reaktora lub zbieranie skroplin w środowiskach rozpuszczalników organicznych.
  5. Badania naukowe/laboratoria uniwersyteckie:Eksperymentalne systemy reakcyjne wykorzystujące palne odczynniki, zapewniające bezpieczeństwo personelu.
  6. Systemy produkcji/magazynowania wodoru:Kontrola temperatury urządzeń związanych z wodorem w celu zapewnienia stabilnej pracy w warunkach wysokiego ciśnienia.
Parametry techniczne
przeciwwybuchowy termostat ogrzewania obiegowego z chłodzeniem
Model HC20-18(W) HC20-11(W) HC20-7(W)
Zakres temperatur -40°C do +200°C
Stabilność temperatury ±0.5°C
Moc całkowita 5.7kw 11.1kw 18.6kw
Moc chłodzenia przy 200°C 12kw 6kw 3kw
Moc chłodzenia przy 100°C 8.6kw 6kw 3kw
Moc chłodzenia przy 25°C 5.8kw 4.5kw 2.4kw
Moc chłodzenia przy -10°C 4.5kw 4.2kw 1.4kw
Moc chłodzenia przy -20°C 3.5kw 3.2kw 1.2kw
Moc chłodzenia przy -30°C 2kw 2kw 0.85kw
Moc chłodzenia przy -40°C 1.1kw 1.1kw 0.25kw
Moc znamionowa grzałki 12kw 6kw 3kw
Metoda chłodzenia chłodzenie powietrzem lub wodą
czynniki chłodnicze R404A
Pompa obiegowa Natężenie przepływu 45 l na minutę 30 l na minutę 25L na minutę
Pompa obiegowa Ciśnienie 1.4bar
Rozmiar interfejsu cyrkulacyjnego R3/4
Maksymalna lepkość medium przenoszącego ciepło 30cp
Poziom hałasu 68db 65db 68db
interfejs komunikacyjny uSB, RS485
stopień ochrony IP20
poziom zanieczyszczenia 2
Temperatura otoczenia 5°C do 35°C
Zasilanie 380Vac, 50Hz, 3 fazy
Prąd 33A 20A 10.5A
Metody podłączenia elektrycznego trójfazowy system czteroprzewodowy
Wymiary zewnętrzne 755Wx1300Dx1795H mm 655Wx1000Dx1480H mm
Waga 460kg 430kg 270 kg
